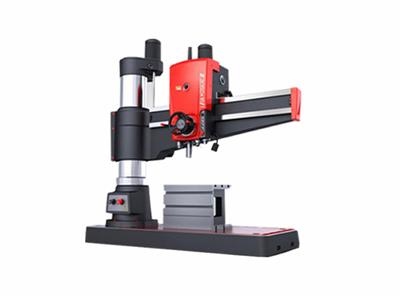

Z3040x13/1搖臂鉆床

日期:2021-04-18 來源:www.xcnhr.cn 點擊:3210次

生產廠家：沈陽中捷數控搖臂鉆床廠
鉆孔直徑：40mm
主軸行程：280mm
主電機功率：3kw
機床重量：1800kg
外形尺寸： 1800×760×2100mm

在線咨詢全國熱線
024-66715888

產品描述

?Z3040x13/1搖臂鉆床采用液壓方式控制搖臂升降和旋轉，大大提高了鉆孔的效率減輕了操作的壓力，并且主軸，搖臂和底座都做了加強，有著操作便捷，工作穩定等特點。

Z3040×13/1搖臂鉆床技術參數
規格名稱	單位	Z3040×13/1搖臂鉆床
鉆孔直徑	mm	40
主軸中心線至立柱母線距離	mm	360-1300
主軸端面至底座工作面距離	mm	260-1000
主軸行程	mm	280
主軸錐孔(莫氏)	mores.no	4#
主軸轉速范圍	r/min	34-1220
主軸轉速級數	step	12
主軸進給量范圍	mm/r	0.10-0.25
主軸進給量級數	step	6
主軸箱水平移動距離	mm	870
主軸允許進給最大抗力	n	6500
主電機功率	kw	3
機床重量	kg	1800
外形尺寸	mm	1800×760×2100

中捷搖臂鉆床優勢：

1.齒輪箱自動供油系統：搖臂鉆的設計原理就是立式齒輪，傳統的潤滑方式是利用齒輪轉速把潤滑油帶甩到上面齒輪潤滑，實踐證明這個方式沒有辦法把油甩到上面，上面的齒輪傳統方式都是干磨?？蛻羰褂脦讉€月后發現噪音大，一年至兩年后要換上面的齒輪。

2.搖臂鉆采取潤滑自軸承進入，充分的潤滑軸承，自軸承下來后到齒輪，只要勤換油，不要蠻操作，軸承、齒輪沒有壞的理由。?

3.高地機床在高效節能方面開發了節能高效電機，采用臺灣炮塔銑電機原理。把轉子高度降低，把粗度加大，增加電機的扭力，減小電機的功率，實驗證明，現在公司使用的電機比傳統電機每小時節能2度電。節能電機每天按照12小時計算，12*2=24度，每天24度*365天=8760度，兩年省下一臺設備款。

4.立柱安全鎖緊，傳統一般都是立柱鎖緊不帶安全裝置，裝此設置要多2個交流接觸器。高地鉆床產品帶安全自動保護裝置，在人工忘記松開鎖緊的情況下，它可以自動斷電防止搖臂升降式拉傷立柱，把升降絲母滑絲。?

5.主軸有行程開關保護系統，在自動進給時，忘記松開自動進給會使主軸頂車，這個保護主軸不易被損壞。?

6.超音頻淬火齒輪：耐磨、硬度高，淬火是要按照操作規程做的。不是用火燒燒就可以的，淬火、磨齒的工藝不要只是說，噪音是檢測齒輪質量的大概。磨齒的噪音小，無雜音。反之噪音分貝在100分貝以上。全部齒輪使用數控蝸桿磨精度磨齒。?

7.絲杠采用品牌廠家，品牌廠家不是直接用圓鋼車出來，而是嚴格按照工藝要求，回火、熱處理等嚴格工藝要求，專用絲杠設備，使用外圓磨磨后光潔度高，使用壽命超過普通絲杠2倍。絲母采用銅絲母。價格是傳統絲杠的3倍。?

8.精度好，從毛坯件進廠到機加工車間再到裝配車間，噴漆車間，成品車間每一道程序都有專門的質檢，從而保證產品出廠的絕對合格。
